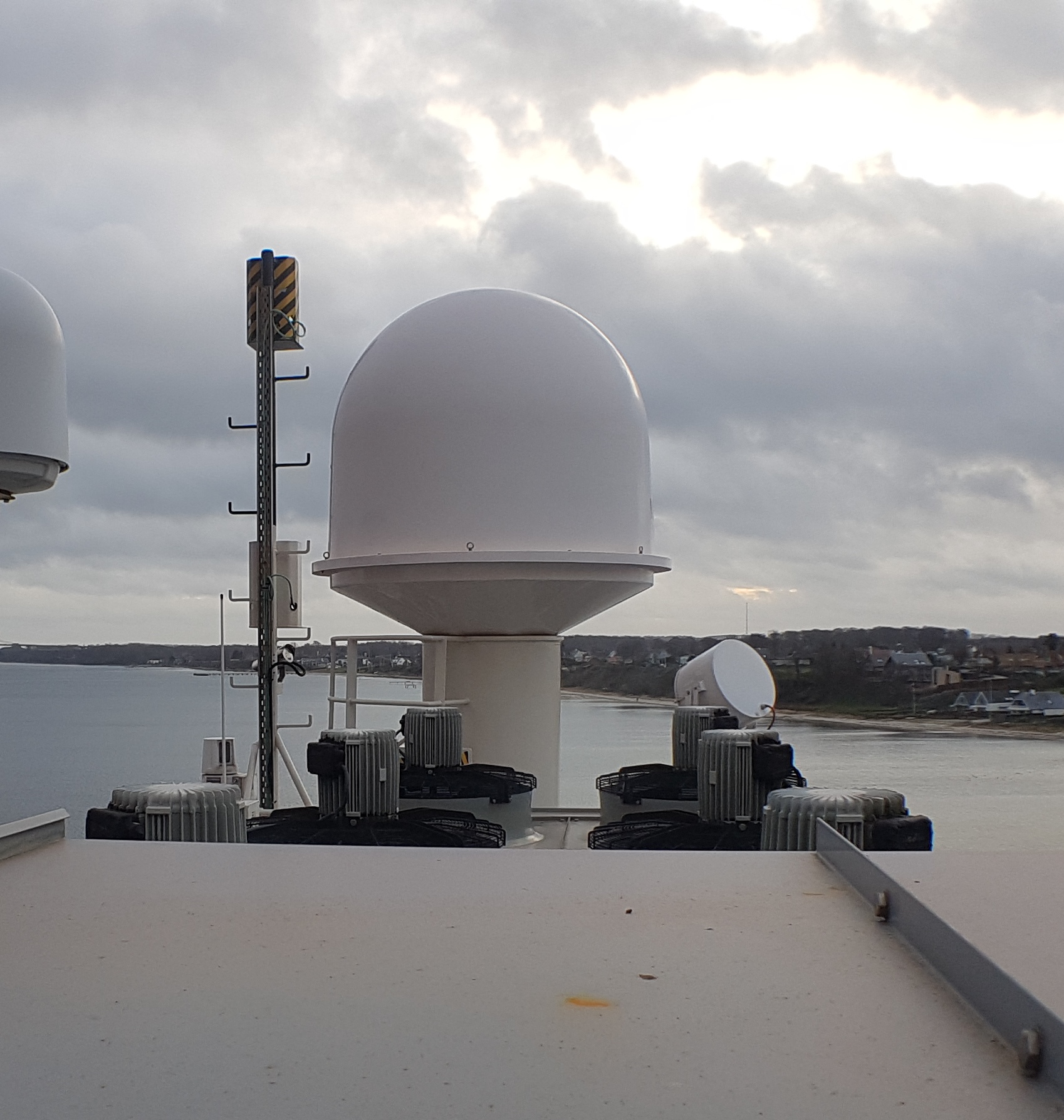

KVH   V150C

C波段或KU波段船载卫星天线





众所周知,在复杂的海洋环境中,天气、海况、温度、湿度、盐雾、天线与卫星的相对位置等条件会使卫星接收变得十分困难。但是海事应用的需求却是要求在全工况下能够无损失的进行卫星信号的接收和发射

KVH   V150C是与大多数Ku波段卫星兼容的3轴海洋稳定天线系统。该1.5米系统的革命性架构基于KVH海洋稳定天线系统。V150C是业界首款1.5米Ku波段系统,由综合船用天线软件提供,频率调谐为2.01m的天线罩或可选配于2.40m的天线罩。拥有集成控制单元(ICU),提供单箱电子控制解决方案,以在海运市场上保持 佳和 有效的指向精度。借助其扩展的基于Web的安全用户界面,内置的远程管理功能通过其首次轻松集成到网络管理系统中。

 直观的Web用户界面 - 可从几乎任何支持互联网的设备(包括移动设备)连接访问 - 具有安全的插座层(SSL)密码保护和多级数据分析功能。这使得 V150C可以迎接二十一世纪海事市场的通信需求。

V150C易于安装和设计,以满足一些 苛刻的冲击和振动规格,如IEC 60721,IEC 60945和MIL STD 167-1。高性能和高效率的RF组件集成在V150C的设计中,提供无与伦比的可靠性。

V150C可提供Ku波段或C波段线性配置,配有各种不同的射频设备(Feed,LNB和BUC)。调频天线罩有两种尺寸2.01m或2.40m,带有空调。

一、 性能参数表



项目

指标

稳定及跟踪类型

三轴稳定,传动

反射面尺寸

150cm/ 58.5”

天线罩尺寸

201×201cm(直径×高)/ 201×240cm

天线重量

229kg / 505

接收频率

3.4 ~ 4.2 GHz / 10.7GHz ~ 12.75GHz

TX频率

5.85 ~ 6.725 GHz / 13.75GHz~14.5GHz

Rx增益

14.25GHZ/ Ku-band: 45.6dBi

TX增益

12.25GHZ/ Ku-band: 44.0dBi

天线类型

C/ku波段天线

BUC功率

Ku-band 8~100W

卫星场强值

Minimum 37dBi

旁瓣包络

14dB

交叉极化隔离度

35dB

信号极化

线极化自动切换

G/T Ku-band: 21.9dB/K
稳定精度 0.1°  RMS
GPS天线 内置

俯仰角

-20°--- + 120°

交叉的水平范围

±30°

小交叉极化隔离度

GT 20分贝/ K(晴朗的天空,20°标高)

载体运动范围

/俯仰/偏航+ / - 25°辊,+ / - 15°间距,+ / - 8°偏航@ 6

角加速度

方位:80°/ S2;俯仰:100°/ S2;横滚:100°/S2

天线运动范围 方位:360°无限制旋转;俯仰:0°~135°;横滚:-30°~+30°;极化:-90°~+90°
初始开通时间 2分钟

遮挡恢复时间

长时间遮挡(≥1分钟):≤20秒;短时间遮挡(<1分钟):<10

供电 90-260V,MAX320W
工作温度范围 -55℃~+85

工作相对湿度

0%100%

工作风速

55/

天线控制单元



尺寸

431mm X 431mm X 44mm

3公斤/ 6.6

显示

显示240字符图形显示模块

接口

串行接口57600bps 8N1RS-232C

调制解调器接口

以太网端口/ RS-232C /控制台端口罗经接口以太网/ NMEA0183

网络

远程访问TCP / IP / Wi-Fi

电力需求

100 ~ 240V交流,50 ~ 60Hz

保修

3 Years Parts 3年零件/3年整体

保修:全球1000多个KVH服务和支持中心提供3年保修



二、 关键技术四:跨海区无缝自动卫星波束切换技术

KVH   V150C专为全球远洋航行的船舶设计。考虑到航路上会有卫星切换的情况,天线系统会根据船舶所在的位置自动指向相应的卫星,并且可以将当地的经纬度发送到卫星控制器中,使控制器可以根据不同的地区调整不同的频率以及卫星。







三、 关键技术五:内部自动除湿技术

KVH   V150C内部设计有自动除湿模块(空调),无需外接空调或通风设备,使天线内部湿度适中保持在30%以下,极大的提高了系统的可靠性。



四、 天线面

KVH   V150C采用了后馈天线,带来的好处是:

l 使用了大口径天线面,能够使船舶在远离陆地的航线上保持正常通信。

l 较窄的波束,可有效的减低邻星干扰问题。

l 高增益,可使用更小的功率实现更大带宽的通信,有效的较少BUC的发热,提高了系统可靠性。

l 极高的交叉极化隔离度,有效的避免了卫星收发信道的相互干扰。

l 极高的强度,可长时间(20年以上)保证天线面不变形,这就保证了天线长期在船体上摇摆能够一直保持天线面的精度,从而保证了信号的质量。

l 极轻的重量,另一个重要的特征是重量非常的轻,有效的减低了电机的负荷,可以进一步的提高控制精度。



五、 高透波性能天线罩

天线罩采用透波泡沫复合材料。具有良好的力学特性。其具有以下特点:比强度高;冲击强度高;具有自熄性和难燃性能;优异的耐腐蚀性能;优良的介电性能和绝缘性;透波性好等。







属性
TracVision HD11 TracVision HD11 TracVision M9 TracVision M9
Description说明 The ultimate global 1 meter satellite TV solution for Ku- and Ka-band services. 终全球1米的卫星电视Ku和Ka波段服务解决方案。
For yachts 80+ ft.游艇80 +英尺
KVH's powerful 82 cm worldwide satellite TV solution. KVH的强大的82厘米,全球卫星电视解决方案。
For yachts 80+ ft.游艇80 +英尺
Antenna Dish Diameter天线盘直径

41.5" (105.4 cm) 41.5“(105.4厘米)


32" (82 cm) 32英寸(82厘米)


Radome Diameter x Height天线罩直径x高 51" x 57" 51“× 57”
(130.3 cm x 145.5 cm) (130.3厘米× 145.5厘米)
35" x 39" 35“× 39”
(89 cm x 99 cm) (89厘米× 99厘米)
Minimum EIRP 小的EIRP 42 dBW (Ku-band) 1 42 DBW(Ku波段)1
45 dBW (Ka-band) 1 45 DBW(Ka波段)1
43 dBW (Ku-band) 1 43 DBW(Ku波段)1
Compatible Satellite TV Services兼容的卫星电视服务 All Ku-band regional Direct-to-Home (DTH) services worldwide 2所有Ku波段区域直接到户(DTH)服务的全球2
DIRECTV Ka-band DIRECTV的Ka频
All Ku-band regional services worldwide 2所有Ku波段区域服务全球2

Skew Control偏移控制

Stabilized/Automatic稳定/自动


Stabilized/Automatic稳定/自动


LNB Options (polarization/output) LNB的选项(极化/输出) Digitally programmable数字可编程
Universal World Ka-/Ku-/Ka-band通用世界Ka-/Ku-/Ka-band
Linear/Circular线性/循环
Circular Dual圆形双
Linear Dual线性双
Linear Universal Quad线性通用四
Tracking Technology跟踪技术

Multi-axis dynamic tracking多轴动态跟踪


High-Performance (HP™) tracking高性能(HP™)跟踪


User Interface用户界面

Internet Protocol-enabled Antenna Control Unit (IPACU)启用了互联网协议的天线控制单元(IPACU)


Master Control Unit (MCU)主控制单元(MCU)


GyroTrac (Tuna Tower) Upgrade Available GyroTrac(鲔鱼塔)升级可用

No


No


Tri-Americas LNB Compatible三美洲的LNB兼容

Not required不要求


Yes 44
HDTV Compatible HDTV兼容 Yes
(Ka- and Ku-band services) 5 (Ku波段服务)5
Yes
(Ku-band services) 5 (Ku波段服务)5
