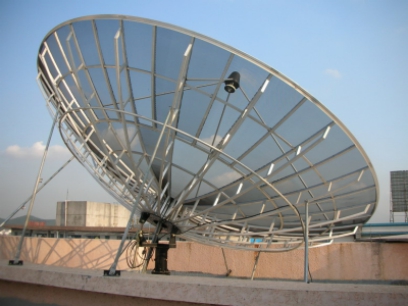

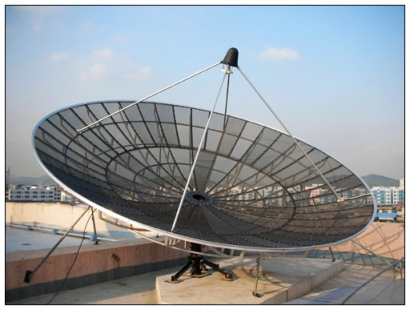

RaySat 6米 S600AM
C波段网状卫星天线
立柱式网状天线
|
电气特性
|
6m 网卫星接收天线
|
|
C-波段
|
Ku-波段
|
|
频率范围
|
0.5-4.5GHz
|
10.95-12.75GHz
|
|
电压驻波比
|
1.25:1
|
1.3:1
|
|
插入损耗
|
0.25dB
|
0.3dB
|
|
交叉极化隔离度
|
35dB
|
|
接口形式
|
WR229
|
WR75
|
|
|
|
|
|
3dB波束宽度
|
0.853°
|
0.286°
|
|
副瓣包络
|
|
D/λ≤100
|
52-10lg(D/λ)-25lgθ
|
100λ/D≤θ≤48°
|
|
|
|
|
D/λ≥150
|
29-25 lgθ
|
1°≤θ≤20°
|
|
|
|
|
|
|
旁瓣
|
≤-14dB
|
|
增益
|
45.69dB(F=3.8GHz)
|
555.19dB(F=11.8GHz)
|
|
噪声温度
|
35°K@10°
|
50°K@10°
|
|
机械性能
|
|
|
天线形式
|
前馈天线
|
|
瓣数 |
20 |
|
质量 |
450KG |
|
俯仰范围
|
0°to 90°
|
|
方位范围
|
手动 0°to 360° 电动 ±85°
|
|
环境特性
|
|
|
|
抗风能力
|
45mph 72kmph 工作风速 (保精度)
|
|
60mph 97kmph 工作风速 (降精度)
|
|
125mph 200kmph 生存风速 (朝天锁紧)
|
|
温度
|
-45~50°C
|
|
湿度
|
0%~
|
|
抗震能力
|
0.3G’s horizontal 0.15 G’s vertical
|
|
